一、 系统概述

近年来，随着科技的进步和经济的发展带来了整个社会生活水平的提高，人们生活不再仅仅局限于传统的衣、食、住、行，对周围的居住环境及工作环境安全越来越重视，安全技术防范作为保护人民生命和财产的重要工具也越来越被广大消费者所重视。在大厦、银行、博物馆、政府机构、商店（超市）、居民社区、企事业单位、工厂、教育、能源等各个领域已经得到广泛应用。闭路电视监控系统作为安全防范系统最基本、最重要的子系统，得到了最为广泛的应用。采用闭路监控为主的多种技术防范结合的系统是预防和制止犯罪最为有效的措施、同时也可以通过视频监控系统对各个现场环境的把握，掌控运行状态，提升各个环节的运作效率。同时在进行视频监控的同时在各个重点出入口和区域建设报警系统，采用现代通信技术和计算机技术以及软件开发技术完成报警系统和视频监控的有效联动。

高清网络视频监控系统由总控中心里的专用显示器、录像设备以及布置在各主要部位的高清摄像机、云台通过专用视频网络组成。由摄像机将监控视频信息实时传输到监控中心，值班人员可对多路视频图像进行实时的任意的监看，二十四小时实时录像。闭路电视监控作为一项先进的高科技防范手段，特别是由于系统本身具有直观、实时、记录、回放等特点，在许多领域得到越来越广泛的应用。闭路监控系统主要负责外围安全防范，监控车辆/人员出入，对外来作案分子具有威慑作用，是安全防范的第二道防线，也是安全防范的重要组成部分。

为了进一步满足社会经济发展与人们文明生活的高标准要求，创造一个安全、舒适、温馨、高效的办公与生活环境，并根据各种不同建筑类别的需要，从项目的具体实际出发，做到配置合理，留有扩展余地，技术先进，性能价格比高， 确保系统性能高质量，高可靠性。本方案根据项目提供的相关文件，并根据项目的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个项目所积累的经验，编制出这套技术方案。

 二、 系统组成

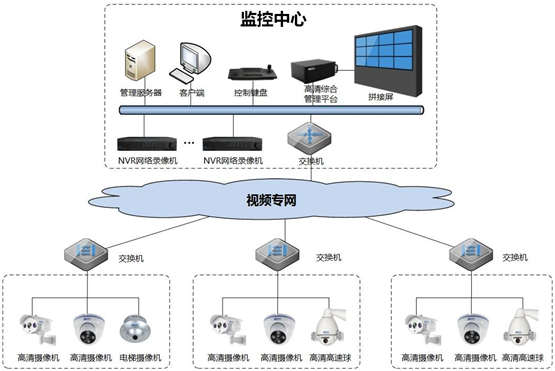

高清监控系统分为前端采集设备、传输存储设备、后端大屏幕及控制设备， 主要对周界、出入口、人行通道、入户大堂、电梯、停车场、监控室等重要区域进行长时间监控，采用 NVR 进行高清存储。视频图像有编号、时间、部位、日期等信息，实行自动或手动切换，图像的记录及存储均采用高清模式，所有的控制集中在中心控制室管理。

通过对各重点部位的动态情况进行实时监控，能够及时了解各方面的工作秩序、工作场景、人员情况，为管理者提供实时现场图像；同时保存事件发生前后的信息记录，帮助有关人员对事件实施过程进行分析。

三、 系统功能

1.       视频应用管理

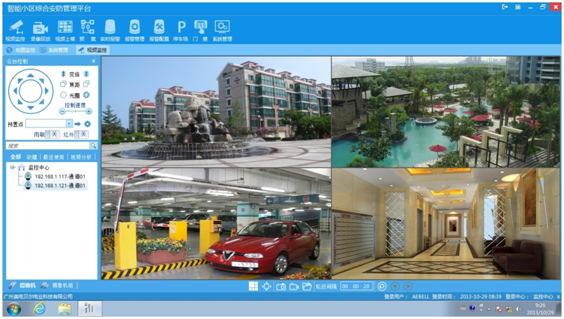

²  实时视频浏览：单画面、多画面、不规则画面浏览实时视频，在 GIS 地图上浏览实时视频，通过用户远程推送浏览实时视频、录像视频。浏览同时可进行局部放大或清晰化操作。

²  录像检索和回放：对录像视频可通过文件、时间、标记等多种条件进行检索和回放，同时可对录像视频文件进行编辑及格式转换。

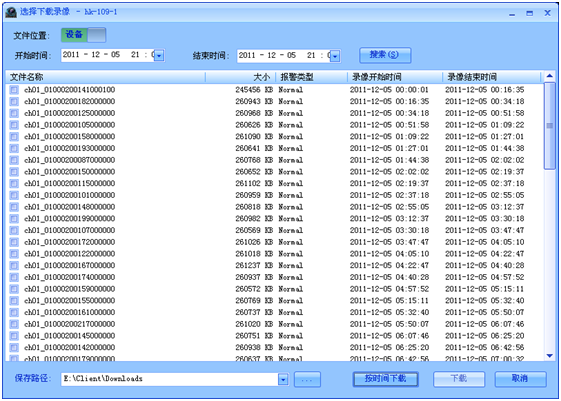

²  多路回放和下载：可同时回放多个录像视频文件并进行下载；

²  录像时间切片：对录像文件可通过设置时间间隔显示每个时间点的图片。

²  云台控制：对摄像机进行云台方向控制，并调用云台预置点、云台巡航轨迹。

²  局部放大：对选中的视频区域，可放大该区域图像；

²  视频处理：对选中的视频区域，进行清晰化、降噪、超分辨率增强、前景/背景增强等处理。

²  语音对讲：具有同前端设备和监控中心之间的语音双向对讲功能。

²  视频分组切换：将多个摄像机进行自定义的逻辑分组，对每组摄像机可进行视频轮巡切换。

²  画面文字显示：包括组织机构、OSD、标识、通道名称、日期与时间、

触发类别等；

²  移动视频：在手机或者平板电脑上预览视频；

²  录像事件管理：对已发生的事件信息进行记录，并将其分发到各级相关部门。其操作包括事件登记、事件编辑、事件发布等。事件信息包括事件编号、事件类型、事发时间、事发地点、事件相关图片、事件相关视频、相关事件等；

²  报表统计：可统计在线用户信息、设备状态、视频预览等各方面的信息， 支持图表、报告形式展示。

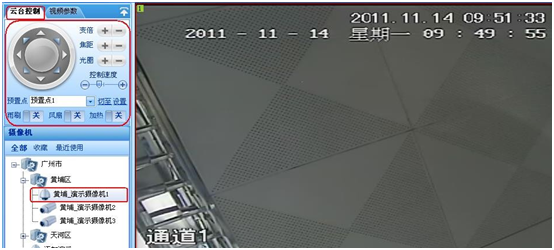

2.       远程控制

通过平台授权的用户，能对前端设备各种动作进行远程遥控：

²  具有云台方向控制和云台转动速度调整功能；

²  摄像机变焦、光圈调整功能；

²  支持云台开关控制，如雨刷，灯光等开关控制；

²  支持预置点控制，每个通道用户可设置 128 个以上预置点，可设置快球的巡航路线；

²  应能够设定控制优先级，对级别高的用户请求应有相应措施保证优先响应。

3.      报警管理

²  报警信息接入：对前端设备报警，系统实时接收报警信息并记录，依据报警设置，将其发送到相应的客户端终端。

²  报警联动：在报警产生后，通过预设的报警联动方式，启动报警联动流程。如报警声光显示、弹出报警画面、定位报警地图、短信发送、邮件发送、视频推送、报警画面电视墙显示、联动第三方应用系统（如 110、

12319 等），同时收到多个报警信息时，能够按照警情级别优先显示，同级别报警排队显示

²  报警信息统计分析：对报警信息可进行分类统计，分析警情特点和趋势， 并将统计结果以图表方式展示。

²  报警信息检索：通过报警设备、报警类型、报警时间等条件对报警信息进行检索。

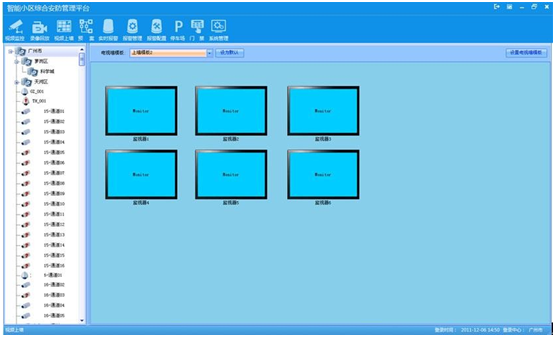

4.      电视墙管理

²  自定义上墙模式：对电视墙的显示模式进行定义，支持电视墙的任意布局模式；

²  上墙云台控制：对上墙的视频可进行云台方向控制、步长控制、预置点调用和巡航调用；

²  录像上墙：除支持实时视频上墙外，还可支持录像视频上墙；

²  多种上墙方式：支持模拟矩阵上墙、数字视频矩阵上墙和 VGA 上墙；

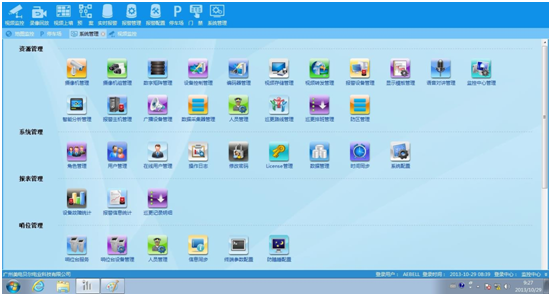

5.      系统维护管理

²  资源配置管理：对平台资源进行管理，如用户、角色、摄像机、编解码

器、模拟矩阵、后台转发、存储服务器、电视墙管理等；

²  前端设备配置：对前端各种设备，用户可进行参数修改和维护；

²  流媒体管理：多级级联管理、干线管理、NAT 穿越等

²  设备状态监测：对平台设备可进行状态监测，实时显示该设备当前的状态是否正常;

²  设备维护：对异常状态的设备，可远程重启、升级等；

²  时间同步：对平台内设备进行统一的时钟校正，保证平台时间一致；

²  动态域名解析：对拨号上网的设备进行统一的地址域名解析和转换；

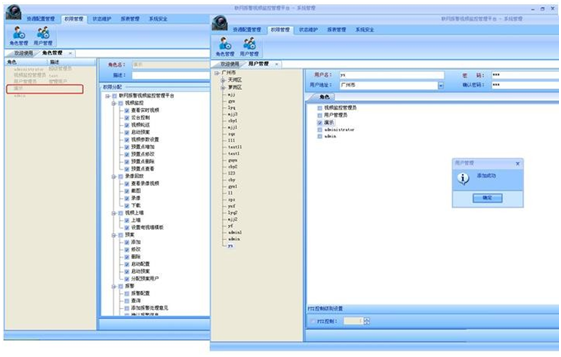

6.       权限管理

²  用户认证：通过用户身份认证的合法用户才能登录平台；

²  权限设置：通过角色定义可设置一组权限，用于批量为用户设置权限；

²  资源权限抢占：用户可通过锁定及设备权限值，对资源进行控制。高优先级用户可抢夺低优先级用户的浏览和控制权限；

²  权限控制：细化到每个操作、操作级别的权限控制；

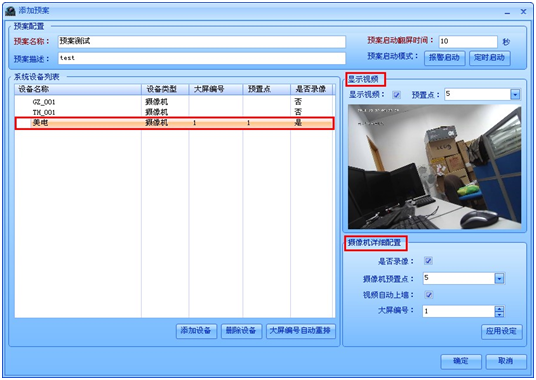

7.      预案管理

²  预案流程选择：可选择定义预案里的一系列动作，如视频轮询、视频上墙、云台控制、显示模式等

²  预案维护：添加、修改、删除预案，定时、手动、报警启动预案

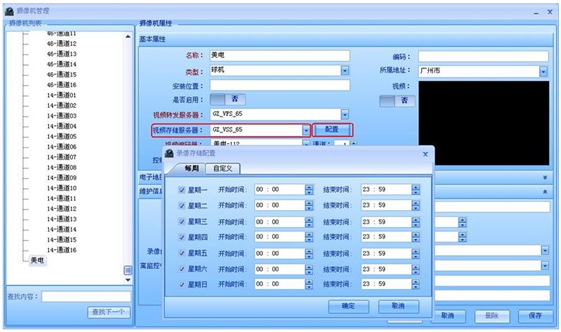

8.       存储管理

可选择录像数据的存储位置，支持全程、手动、定时、联动等录像模式，支持自动循环覆盖。可根据网络传输格式自适应存储格式为 CIF、DCIF、D1、720P、

1080P，可根据不同的需要制订自动录像存储的策略及报警存储策略，支持集中存储、分布式存储结构，支持 DAS、NAS、SAN 多种存储方式模式，支持自动循环覆盖。

系统支持对于前端存储或中心存储录像，按天批量查询录像数据完整性，并以图形形式直观地表现，以便快速核查录像资料的完整性。能定期自动或手动对管理平台的信息进行清理，清理过期或失效的信息。

具有对配置信息、用户信息、日志、报警记录等数据进行备份的功能。支持对存储位置、存储时间、备份策略、整理策略进行设置。支持对报警信息、日志信息、用户信息和设备信息进行报表制作、打印输出等功能。对报警后一段时间内的音视频信息进行存储；

系统具备对指定的现场音视频信息进行记录或通过编程定时记录，能同时记录与资料相关的检索信息，包括设备、通道、时间和报警信息。

9.      查询回放

支持本地、远程查询回放，可分别按照指定的设备、通道、时间、报警信息等要素检索历史图像资料，支持快放、慢放、暂停、抓拍、抓录等功能。提供方便的录像检索、查询手段，可选择实现多路图像同步回放。具有和连续多帧同屏

显示功能。

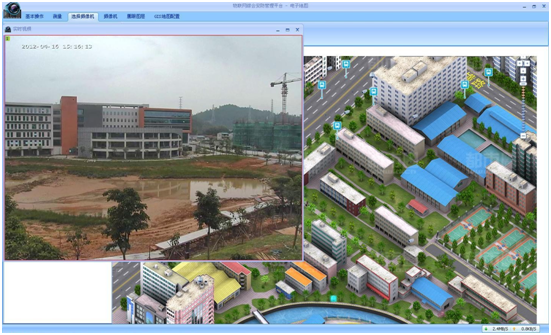

10.  GIS 地图管理

²  地图显示：显示地图，具有漫游、缩放、视图记忆、地图分级等功能；

²  地图 GPS 路径跟踪：在地图显示 GPS 路径，并能进行路径查询，路径回看；

²  支持多种地图：支持多种图片格式的单文件电子地图和多个图片文件的多文件电子地图，支持矢量图、卫片，多层多级，不同文件形式组合， 支持切片式地图显示。

²  快速布控：在日常巡逻时，依据设定的摄像头组，预案轮巡摄像头视频； 当事件发生时，在地图上圈定一个区域，圈定的摄像头会同时自动指向某一地点，同时监控中心的客户端和电视墙以分屏方式显示这些摄像头采集的实时视频。
